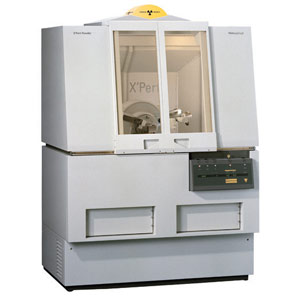

Рентгеновский дифрактометр Panalytical X PERT PRO PANanalytical

Дифрактометр рентгеновский X PERT PRO (PANanalytical, Нидерланды) модульной конструкции для научных исследований и аналитического контроля в промышленности. Большое разнообразие возможных конфигураций и дополнительных устройств обеспечивают универсальность этого прибора при решении всего круга задач порошковой рентгеновской дифрактомегрии.
-    Варианты гониометров: q - q и q - 2q
вертикальные и горизонтальные, нормального и высокого разрешения
-    Возможность установки рентгеновского зеркала и монохроматора высокого разрешения
-    Высокоточная система прямого оптического отслеживания позиции гониометра (DOPS)
-    Фабричная калибровка оптических модулей и держателей образцов обеспечивает их смену без дополнительной подстройки
-    Использование уникальных рентгеновских трубок
-    Применение быстродействующих детекторов.
Существуют две модели дифрактометров X PERT PRO. В многоцелевой модели дифрактометра MPD (Multi-Purpose Diffractometer) используется гониометр нормального разрешения, выполненный для работы по оптической оси, расположенной как в вертикальной, так и в горизонтальной плоскости. В модели многоцелевого дифрактометра исследовательского типа MRD (Multi-Purpose Research Diffractometer) используется только горизонтальный гониометр высокого разрешения.
Рентгеновские трубки PANalytical запатентованной конструкции. Их высокоточное производство не имеет аналогов. Уникальным является то, что в одной трубке возможно использование различных фокусировок рентгеновского пучка. Трубку, имеющую четыре    выходных    окна,    можно    повернуть в кожухе, не отключая охлаждающую воду и не нарушая оптическую юстировку. Это позволяет
выполнять    на    одном    дифрактометре фазовый анализ порошковых материалов, используя линейный фокус рентгеновской трубки, и анализ текстур,
стрессов и микродифрак- ционные исследования при точечном фокусе. Смена фокуса трубки, либо замена на трубку с другим анодом, выполняется всего за 10 минут, после чего переюстировка оптической оси не требуется.
Новейшая технология детектирования рентгеновского излучения - широкодиапаэонное измерение в режиме реального времени (RTMS), воплощена в новом быстродействующем твердотельном детекторе X'Celerator, который состоит из ряда параллельно соединенных детекторов, что, в некоторых случаях, обеспечивает 100-кратное увеличение эффективности регистрации по сравнению с традиционными счетчиками. Это позволяет снизить время измерения в полном диапазоне углов с двух часов до нескольких минут без ухудшения разрешения. В 2006 году фирма PANalytical начала выпуск детектора PIXcel. Это твердотельный детектор 2-го поколения, разработанный как для традиционных, так и для специальных задач рентгеновской дифрактомегрии. Детектор PIXcel состоит из 65 тысяч чувствительных элементов (пикселей), размер каждого из которых составляет 55 х 55 микрон. Все чувствительные элементы имеют индивидуальные циклы счетной загрузки, что обеспечивает огромный динамический диапазон счета (более 25 миллионов импульсов в секунду для каждой линии пикселей), поэтому использование детектора PIXcel не требует установки аттенюатора. Применение детектора PIXcel в комбинации с монохроматором обеспечивает запись дифрактограмм с непревзойденным отношением пик/фон. Дифрактометры X’PERT PRO также оснащаются и традиционными детекторами: пропорциональный, сцинтилляционный, позиционно-чувствительный.
Конфигурации дифрактометра при решении типичных задач, результаты измерений:
Пол и кристалл и чес кие материалы с плоской поверхностью. Измерения в отраженном пучке. Идентификация и количественный анализ фаз, кристаллографические исследования. Анализ остаточных напряжений материалов. Парафокусирующая схема Брэгга-Брентано, фиксированные или программируемые щели, традиционный точечный детектор или X’Celerator.
Пол и кристалл и чес ие материалы с шероховатой поверхностью, либо образцы прозрачные для рентгеновского излучения, также деформируемые
